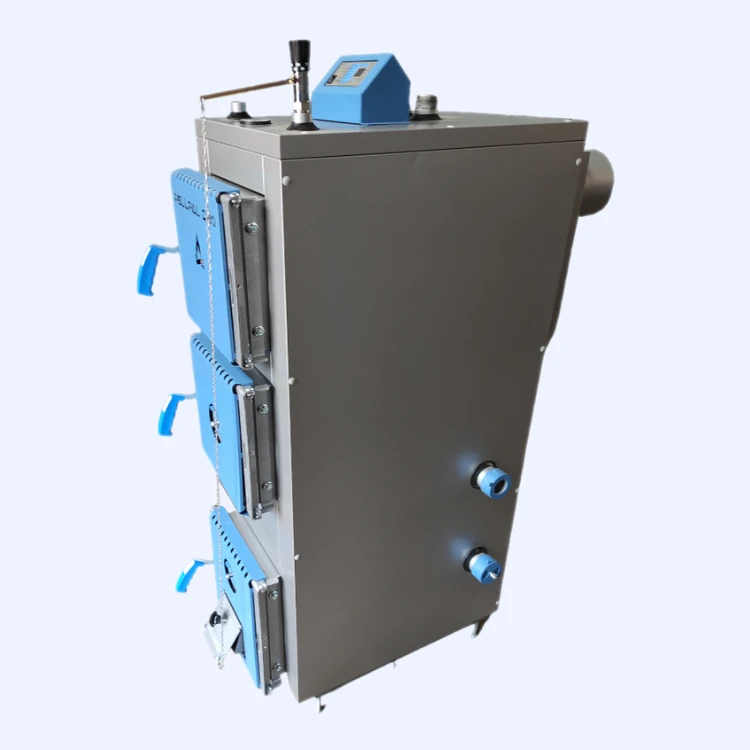

Kocioł na drewno PELLPAL D 20kW

9000,00 9780,00  z VAT

Ekologiczny kocioł na drewno PELLPAL D 20kW, ogrzewający pomieszczenia o powierzchni od 160m² do 200m². Zasypowy piec zgazowujący drewno, wyposażony w miarkownik ciągu Regulus. Kocioł wymaga podłączenia zbiornika akumulacyjnego (bufora), o pojemności minimum 840 litrów. Może pracować zarówno w układzie otwartym, jak i zamkniętym – przy wyposażeniu w niezbędne elementy (wężownica schładzająca, zawór bezpieczeństwa DBV 2, zawór zabezpieczenia termicznego, a także naczynie przeponowe).

PELLPAL D 20kW spełnia wymogi 5 klasy norm emisji spalin według PN-EN 303-5:2012 i EcoDesign, w klasie energetycznej A+. Kocioł kwalifikuje się do programu Czyste Powietrze.

Opis

Kocioł na drewno PELLPAL D 20kW – charakterystyka produktu:

Zasypowy piec dolnego spalania na drewno PELLPAL D 20kW to nowoczesna generacja kotłów zgazowujących drewno. PELLPAL D to nowa marka, stworzona w oparciu o wieloletnie doświadczenie w branży kotłów centralnego ogrzewania. Prosta konstrukcja wyprodukowana z wykorzystaniem wysokiej klasy komponentów wpływa na prostą, intuicyjną obsługę i czyszczenie kotła. Zgodnie z wymaganiami EcoDesign (ekoprojekt) – (Rozporządzenie Komisji (UE) 2015/1189), piece zasypowe PELLPAL D 20kW należy eksploatować razem z wodnym zbiornikiem akumulacyjnym – zasobnikiem ciepła/buforem o pojemności minimum 840l. W celu uzyskania bezpiecznej obsługi kotła, należy zapoznać się z instrukcją obsługi urządzenia.

Budowa konstrukcyjna kotła:

Korpus kotła PELLPAL D 20kW wykonany jest w kształcie skrzyni. Część konwekcyjna składa się z położonych przemiennie pionowych oraz poziomych kanałów spalinowych i wodnych. Korpus i drzwiczki posiadają izolację termiczną. Kocioł składa się z:

  • części konwekcyjnej (wymiennik ciepła), znajdującej się w górnej części kotła,
  • części paleniskowej, znajdującej się w dolnej części, z żeliwnym rusztem wewnątrz paleniska,
  • dwóch zamykanych włazów (paleniskowo-popielnikowy i załadunkowy),
  • czopucha, znajdującego się w tylnej, górnej części pieca, odpowiadającego za wyprowadzanie spalin,
  • miarkownika ciągu Regulus, odpowiadający za sterowanie procesem spalania, poprzez regulację klapki, znajdującej się w dolnych drzwiczkach kotła,
  • króćców pomiarowego i wody zasilającej, znajdujących się w górnej części kotła,
  • króćca wody powrotnej – dolna część (z tyłu),
  • króćca spustowego – z boku pieca.

budowa konstrukcyjna pieców na drewno PELLPAL D sklep.piecekapi.pl



Elementy kotła:

  • Palenisko:

Komora kotła w której umieszczany jest opał – polana drzew liściastych. Składa się z kanału wodnego i żeliwnego rusztu. W tylnej części paleniska znajduje się kanał spalin, połączony z komorą spalania. Ceramiczna dysza odpowiedzialna jest za dostarczanie powietrza wtórnego. Dysza znajdująca się w palenisku została stworzona na potrzeby kotła PELLPAL D. Za prawidłowe ułożenie i przesuwanie się drewna odpowiada specjalna przegroda, umiejscowiona w dolnej części paleniska. Pod wykonanym z żeliwa rusztem znajduje się popielnik. Dostęp do paleniska jest możliwy dzięki drzwiczkom załadunkowym i popielnikowo-paleniskowych.

  • Popielnik:

Część paleniska, znajdująca się pod rusztem, w której gromadzi się popiół.

  • Ruszt:

Wyjmowany element kotła, wykonany z żeliwa. Znajduje się między popielnikiem, a paleniskiem.

  • Kanał dopalania spalin:

Komora umiejscowiona w strefie przepływu spalin do pionowego kanału. Ceramiczna dysza zapewnia możliwość doprowadzania powietrza wtórnego. Kocioł PELLPAL D osiągnął bardzo dobre parametry związane z emisją zanieczyszczeń, dzięki zastosowaniu zaawansowanej konstrukcji kotła, zapewniającej odpowiednie dopalanie się spalin i zgazowanie drewna.

  • Właz paleniskowo-popielnikowy:

Jest to właz znajdujący się w dolnej części kotła. Umożliwia dostęp do popielnika i rusztu. Jego funkcją jest udostępnienie dostępu do paleniska, w celu rozpalania, czyszczenia i usuwania popiołu.

  • Właz załadunkowy:

Właz umiejscowiony w górnej przedniej części pieca. Umożliwia obsługę kotła, ładowanie opału, a także czyszczenie wewnętrznych powierzchni paleniska. Daje możliwość dostępu do pokrywy obejścia spalin, a także do poziomych kanałów wymiennika ciepła.

  • Górny właz wyczystki:

Właz znajdujący się w strefie wymiennika ciepła. Zapewnia możliwość usuwania zanieczyszczeń z kanałów poziomych, a także daje dostęp do turbolizatorów spalin, dzięki czemu istnieje możliwość ich wyjęcia na czas czyszczenia pieca.

  • Drzwiczki i pokrywy włazów:

Pokrywy i drzwiczki kotła cechują się izolacją termiczną. Drzwiczki popielnikowo-paleniskowe oraz zasypowe posiadają wziernik z przepustnicą, umożliwiającą obserwację płomienia i regulację dopływu powietrza. Drzwiczki te dysponują regulacyjną klapką, regulowaną przy pomocy miarkownika ciągu.

  • Czopuch:

Okrągła część kotła, znajdująca się w jego tylnej części. Łączy kanał spalinowy z kominem.

  • Króćce instalacyjne i pomiarowe:

Kocioł posiada gwintowane króćce – wody zasilającej, pomiarowy, spustowy oraz wody powrotnej. PELLPAL D 16kW dysponuje również tulejkami pomiarowymi termometru oraz termostatu miarkownika ciągu.

  • Izolacja cieplna:

Izolacja termiczna korpusu i drzwiczek kotła wykonana jest za pomocą wełny mineralnej. Izolacja znajduje się w kasetach, wyprodukowanych z blachy stalowej, powlekanej, bądź malowanej obustronnie. Wełna zapewnia zachowanie bezpiecznej temperatury zewnętrznej powierzchni kotła.

  • Miarkownik ciągu:

Urządzenie produkcji firmy Regulus. Odpowiada za regulowanie dawki powietrza, które dostarczane jest do komory spalania. Proces regulacji jest możliwy dzięki szczelinie znajdującej się w drzwiczkach popielnikowo-paleniskowych. Miarkownik ciągu zbudowany jest z termostatu (w zewnętrznie gwintowanej tulei wykonanej z mosiądzu), pokrętła oraz metalowego ramienia z łańcuchem. Pokrętło posiada skalę, dzięki której istnieje możliwość ustawienia żądanej temperatury kotła. Głowica znajduje się na króćcu regulatora (górna część pieca), a dźwignia łączy się z klapką, umieszczoną w dolnych drzwiczkach, za pomocą łańcucha. Szczegółowy opis produktu można znaleźć na stronie producenta.

Kocioł na drewno – 5 klasa i EcoDesign:

Ekologiczne rozwiązania wykorzystane podczas konstrukcji kotła zapewniają znaczną redukcję emisji zanieczyszczeń (poniżej 20mg/m²), a także uzyskanie bardzo wysokiej sprawności cieplnej (ok. 90,9%). Piec na drewno PELLPAL D 16kW spełnia wymagania 5 klasy norm emisji spalin wg PN-EN 303-5:2012 oraz ekoprojektu (EcoDesign), zgodnie z normami 2020-2009/125/WE. Kocioł uzyskał klasę energetyczną A+ (najwyższa możliwa dla tego typu urządzeń). PELLPAL D jest urządzeniem zgazowującym drewno, dzięki temu kwalifikuje się do dofinansowania z programu Czyste Powietrze.

Spełnia wymagania:

  • Dyrektyw UE, Rozporządzeń Komisji UE, Rozporządzeń krajowych, a także norm i specyfikacji technicznych w zakresie bezpieczeństwa wyrobu. Wszystkie spełnione wymagania potwierdzone zostały deklaracją zgodności i znakiem „CE”.
  • Najwyższej – 5 klasy granicznych wartości emisji spalin, wg norm PN-EN 303-5:2012 oraz EcoDesign. Spełnienie wymagań potwierdzone zaświadczeniami i świadectwami.
  • Spełnia wymagania efektywności energetycznej według klasy A+, potwierdzone odpowiednią etykietą energetyczną.

zaświadczenie z badań kotła PELLPAL D 16kW sklep.piecekapi.pl sprawozdanie z badań kotła PELLPAL D 16kW sklep.piecekapi.pl karta wymogów ekoprojektu sklep.piecekapi.pl

Kocioł na drewno PELLPAL D:

  • Niskotemperaturowy kocioł, nie podlegający warunkom dozoru technicznego, w przypadku zabezpieczenia w układzie otwartym.
  • W standardowym wyposażeniu (tylko z miarkownikiem ciągu) nie jest przystosowany do zabezpieczeń w układzie zamkniętym, z przeponowymi naczyniami wzbiorczymi. Należy zabezpieczyć jedynie według PN-91/B-02413 – „Ogrzewnictwo i ciepłownictwo”.

Parametry techniczne kotła PELLPAL D 20kW:

  • moc cieplna: 20kW
  • max. powierzchnia ogrzewanych pomieszczeń: 160-200m²
  • sprawność cieplna: ok. 90,9%
  • rodzaj paliwa: drewno – polana drzew liściastych
  • zużycie paliwa: max. 4,3 kg/h
  • pojemność wodna kotła wynosi: 83l
  • masa załadunku: ok. 10,5kg
  • masa kotła: ok. 350kg
  • maksymalna temperatura robocza: 95°C
  • znamionowa ilość spalin: ok. 12,2g/s
  • znamionowa temperatura spalin: 121°C
  • minimalna temperatura powrotu: 55°C
  • minimalna temperatura wody kotłowej: 10°C
  • stałopalność: 2,05h
  • ciśnienie robocze: 2 bary
  • ciśnienie próbne: 4 bary
  • ciąg kominowy: 0,27 mbar
  • króćce wodne instalacji centralnego ogrzewania: DN 40 G1½
  • średnica czopucha: Ø 155mm
  • zalecana pojemność zbiornika akumulacyjnego (bufora): min. 840l

parametry techniczno-eksploatacyjne kotłów na drewno PELLPAL D sklep.piecekapi.pl



Wymiary kotła:

  • wysokość (H): 141,4cm
  • wysokość (H1):
  • szerokość (B): 62,6cm
  • szerokość (B1):
  • długość (L): 108,6cm
  • długość (L1):

wymiary pieców zgazowujących drewno PELLPAL D sklep.piecekapi.pl



Dostawa i płatność:

Kocioł na drewno PELLPAL 20kW, zakupiony w naszym sklepie internetowym, wysyłamy za pośrednictwem firmy kurierskiej na terenie Polski. Istnieje możliwość wyboru innej formy dostawy, po ustaleniu szczegółów w trakcie rozmowy telefonicznej. Wszystkie piece dostępne są w naszym sklepie stacjonarnym zlokalizowanym przy ulicy Sidorska 102, 21-500 Biała Podlaska.

Płatności za kocioł można dokonać za pośrednictwem przelewu bankowego, bądź z wykorzystaniem dostępnej na stronie bramki płatności.

Montaż kotła:

Oferujemy profesjonalny montaż zakupionego u nas kotła, w okolicach Białej Podlaskiej. Cena montażu zależna jest od wielu czynników, takich jak: odległość, trudność i warunki montażu, a także ilość i rodzaj wykorzystanych części. Dodatkowe informacje dostępne telefonicznie, bądź e-mailowo

W naszej ofercie znajdują się także części i elementy hydrauliczne, niezbędne do montażu pieca. Wśród artykułów hydraulicznych dostępne są m.in: kształtki hydrauliczne, zawory, wentylatory, pompy, podajniki, sterowniki, panele pokojowe, a także części i akcesoria do kotłów.

Dodatkowe informacje:

Szczegółowy opis, budowa, parametry, a także instrukcja obsługi, dostępne są w dokumentacji techniczno-ruchowej, dołączonej do kotła oraz dostępnej na naszej stronie internetowej. Więcej informacji dostępne jest również na oficjalnej stronie projektu PELLPAL.

Informacje dodatkowe

Waga330 kg
Wymiary93 × 50 × 129 cm
Wyposażenie kotła

Podstawowa wersja (bez wentylatora i sterownika), Wersja z wentylatorem i sterownikiem
